Todo o equipamento é acionado pelo pneu acionado pelo motor para fazer movimento translacional alternativo no campo estendido, formando uma área de irrigação retangular.
Toda a máquina trabalha em movimento linear por pneus acionados por motor para irrigar a área do retângulo, este sistema é chamado de sistema de movimento lateral ou sistema linear. Ao contrário dos sistemas de pivô central, onde a áreairrigada depende apenas do comprimento da máquina, a área lateral do sistema é determinada por dois fatores: comprimento do sistema e distância de deslocamento.
O sistema de movimento lateral é a única máquina capaz de irrigar todas as culturas. Todos os vãos são consistentes com o solo e não há ângulo de vento. A taxa de irrigação pode ser aumentada para 99%.
Culturas adequadas: cereais, produtos hortícolas, algodão, cana-de-açúcar, pastagens e outras culturas económicas.
Trajetória de funcionamento do equipamento
Translacional. O ponto central e todos os vãos se movem paralelamente um ao outro, e a água flui do ponto central através dos bicos uniformemente distribuídos no corpo para irrigar o solo. Adequado para irrigação de longos lotes de terra.
Existem duas formas de abastecimento de água: o abastecimento de água canalizado e o abastecimento de água em condutas.
Os seguintes fatores devem ser considerados no projeto da máquina de irrigação por aspersão translacional:
A. Fonte de água: saída do poço / potência da bomba.
B. Modo de transporte de água: especificação do canal / transbordamento do canal e vertedouro.
C. Sistema de aspersão: tamanho do tubo / fonte de alimentação / bomba / gerador.
Comprimento do equipamento
Comprimento do vão unitário 50m, 56m ou 62m; comprimentos cantilever de 6m, 12m, 18m e 24m estão disponíveis; Pistola de cauda opcional pode ser instalada. O comprimento máximo do equipamento está relacionado com o tipo de equipamento, fornecimento de água, fonte de alimentação e método de orientação.
Fornecimento de energia e água
Método da fonte de alimentação: grupo gerador ou cabo de arrasto; Método de abastecimento de água: Arrastando o tubo de abastecimento de água, canal de alimentação de abastecimento de água.
Principais características
Comparação com outras formas de irrigação; robusto, fácil de gerir e com a mais elevada uniformidade de rega. Comparação com máquinas circulares de grande porte: taxa de utilização de parcelas de 98%; maior custo de compra de equipamentos; principalmente fornecimento de energia de gerador a diesel, maior custo de operação e gestão; instalações de apoio mais complicadas em matéria de água e eletricidade; longo tempo de ciclo de irrigação.
Características do produto
Ampla cobertura e movimento flexível, uma única unidade pode controlar 200 hectares de terra, alto grau de automação, operação simples, consumo de eletricidade muito baixo, baixos custos de mão de obra.
Irrigação uniforme, coeficiente de uniformidade de pulverização de até 85% ou mais, baixo custo de investimento, vida útil de 20 anos.
Pode ser selecionado de 1 a 18 vãos, mas geralmente é mais econômico ter mais de 7 vãos.
Usando a mesma qualidade do motor UMC VODAR, sua adaptabilidade ao meio ambiente, frio e calor extremos não são afetados, baixa taxa de falhas, baixa taxa de manutenção, seguro e confiável.
Com função de proteção, para a instabilidade de tensão e situação de sobrecarga, não aparecerá fusível, fenômeno de fio quebrado.
Usando shell de liga de alumínio, pode efetivamente impermeável vedação.
O motor é bem selado, sem vazamento de óleo, longa vida útil.
Adote a mesma qualidade do redutor VODAR da UMC, que é adequado para diferentes condições de campo, seguro e confiável.
Vedação de óleo de entrada e saída tipo caixa, efetivamente evitar vazamento de óleo.
Proteção externa à prova de poeira para eixos de entrada e saída.
Câmara de expansão de circulação total em aço inoxidável, usando óleo de engrenagem de extrema pressão, o desempenho da proteção de lubrificação da engrenagem sem-fim é notável.
A conexão de corpo cruzado adota o método de conexão de esfera e cavidade, e os tubos de esfera e cavidade são conectados por cilindros de borracha, o que tem forte adaptabilidade do terreno e melhora muito a capacidade de escalada.
A cabeça da esfera é soldada diretamente ao tubo de corpo cruzado curto, o que aumenta muito a resistência e pode lidar com a força de tração do aço em condições de tempo frio e evitar o colapso do equipamento.
A torre é em forma de V, o que pode suportar eficazmente a treliça e melhorar muito a estabilidade do equipamento.
A dupla fixação é usada na conexão da perna da torre e do tubo, o que melhora muito a estabilidade de funcionamento do equipamento.
O tubo é feito de Q235B, Φ168*3, com tratamento de espessamento para torná-lo mais estável, resistente a impactos, resistente a baixas temperaturas e resistente.
Todas as estruturas de aço são galvanizadas a quente de uma só vez após o processamento e soldadura, e a espessura da camada galvanizada é de 0,15 mm, o que é muito maior do que o padrão da indústria, com alta resistência à corrosão e vida útil de mais de 20 anos.
Após o processamento, cada tubo principal é testado pela máquina de desenho quanto à sua resistência à soldadura para garantir uma taxa de qualificação de 100%.
O sistema de controle adota a tecnologia American Pierce, que é estável e confiávelcom funções ricas.
Os principais componentes elétricos utilizam as marcas americana HoneyWell e francesa Schneider para garantir um desempenho estável de operação do equipamento.
Com função à prova de chuva, as chaves têm tratamento à prova de poeira, o que prolonga muito a vida útil.
Antes de sair da fábrica, testes rigorosos são realizados para garantir a estabilidade de todo o sistema de controle.

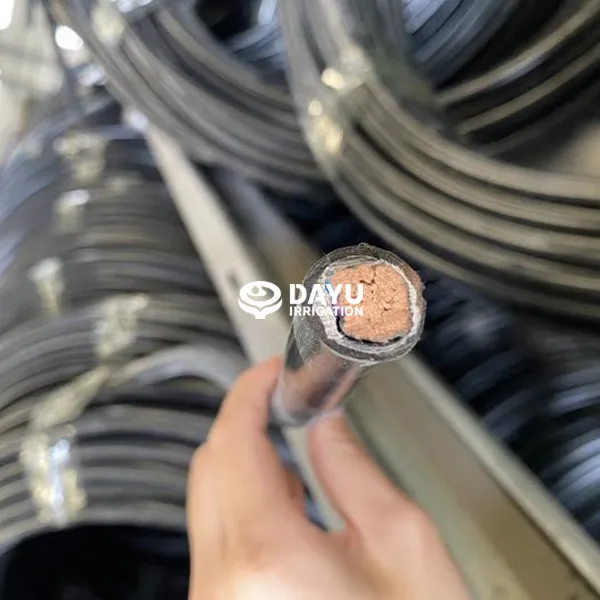

O cabo de corpo cruzado adota um cabo blindado de cobre puro de 11 núcleos de três camadas, com forte desempenho de sinal de blindagem, para que vários dispositivos funcionando ao mesmo tempo não interfiram uns com os outros.
O cabo do motor adota três camadas de 4 núcleos de alumínio cabo blindado.
A camada externa é feita de borracha natural de alta densidade, que é resistente a altas temperaturas, raios ultravioletas e envelhecimento.
Usando borracha natural, anti envelhecimento, resistência ao desgaste;
Pneu especial 14.9-W13-24 para irrigação de grande padrão, com espinha de arenque voltada para fora e forte capacidade de escalada.
Nelson séries D3000 e R3000 e O3000 e série I-Wob.
A intensidade da irrigação instantânea é um fator importante a considerar ao projetar cabeças de aspersão e está relacionada com a permeabilidade do solo. Projeto geral do bico para atingir as necessidades de água da cultura e menos do que a infiltração máxima de água do solo para evitar o desperdício de água e o escoamento de fertilizantes. A intensidade de irrigação instantânea do aspersor menor para a aplicabilidade do solo e da cultura é mais forte.
